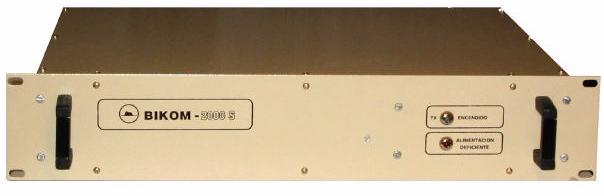

BIKOM 2000S
Enlace radioeléctrico de dos canales de audio.
El BIKOM es un sistema elaborado por KOMBI Electrónica S.A. que provee dos
canales duplex de tipo telefónico a través de un solo vínculo radioeléctrico apto para
el tráfico de voz o datos conforme a recomendaciones del UIT-T.
El sistema posibilita la operación a 2/4 hilos, E y M.
Siendo la unidad totalmente automática, la operación se limita al manejo normal de
un teléfono.
CARACTERISTICAS PRINCIPALES
· Operación indistinta de voz o datos en ambos canales.
· Cumple las normas vigentes del UIT-T.
· Soporta teléfono decádico o multifrecuente, fax o módem.
· Generación de frecuencia sintetizada permite cambiar el canal de uso.
· Utilización de tecnología de última generación con uso de Procesador Digital de Señales. (DSP).
· Armado modular.
· Una sola salida de antena (duplexor interno incluido).
ESPECIFICACIONES TECNICAS BIKOM 2000S
|
1. CARACTERISTICAS GENERALES
1.1 Rango de frecuencia 1.2 Tipo de emisión 1.3 Modo de operación 1.4 Separación de canales 1.5 Separación duplex 1.6 Generación de frecuencia 1.7 Ciclo de trabajo 1.8 Alimentación primaria 1.9 Rango de temperatura 1.10 Estabilidad de frecuencia 1.11 Impedancia de antena 2. TRANSMISOR 2.1 Potencia de salida de RF 2.2 Potencia de canal adyacente 2.3 Emisiones no esenciales 2.4 Desviación máxima de frecuencia 3. RECEPTOR 3.1 Sensibilidad útil 3.2 Ancho de banda de modulación 3.3 Selectividad efectiva canal adyacente 3.4 Rechazo de frecuencias espurias 3.5 Rechazo de intermodulación 3.6 Emisiones parásitas conducidas 3.7 Squelch 3.8 Frecuencia intermedia
4. ENLACE RADIOTELEFONICO 4.1 Distorsión de amplitud 4.2 Retardo de grupo 4.3 Distorsión total 4.4 Ruido residual 5. UNIDAD DE BAJA FRECUENCIA 5.1 Señalización 5.2 Impedancia nominal 5.3 Perdida de retorno 5.4 Perdida de transhibrido 5.5 Niveles nominales de audio - 2 Hilos a) Transmisión b) Recepción - 4 Hilos c) Transmisión d) Recepción 5.6 Señal de llamada 5.7 Resistencia de anillo 5.8 Modos de explotación telefónicos
6. CONSUMO 6.1 En operación a 7 Watt 6.2 En espera 7. DIMENCIONES Y PESO 7.1 Alto / Ancho / Largo 7.2 Peso
|
150 – 512 MHz 16KOF3(C/D/E)KF(voz, fax, dato) Duplex 25/30 KHz > 5 MHz Sintetizado 100 % 13.2 Vcc ± 10% -10º C @ 55 º C ± 4ppm (Tcxo) 50 Ohm
1 a 10 Watt -60 dBc -70 dBc ± 1.4 KHz
- 107 dBm para 12 dB SINAD 18 KHz 65 dB 70 dB 70 dB 2 nW umbral variable entre 0 µV y 7 µV 21.4 MHz y 455 KHz
3/5 Rec. G132 UIT-T Rec. M1020 UIT-T 3 % @ 1 KHz 70 dBmOp
Digital, fuera de banda 600 Ohm 18 dB entre 300 – 3400 Hz 20 dB entre 500 – 2400 Hz 30 dB entre 300 - 3400 Hz
0 ( 0 ; - 15) dBm -6 (-3 ; - 18) dBm 0 ( 0 ; - 15) dBm 6 ( 6 ; - 9) dBm 70 Vrms ± 10 % , 25 Hz 600 Ohm 2 Hilos operación automática (opcional teléfono publico), 2 Hilos Punto a Punto, 2/4 Hilos E y M, 4 Hilos repetidor.
2.3 A 350 mA
105/260/410 mm 5 Kg.
|
